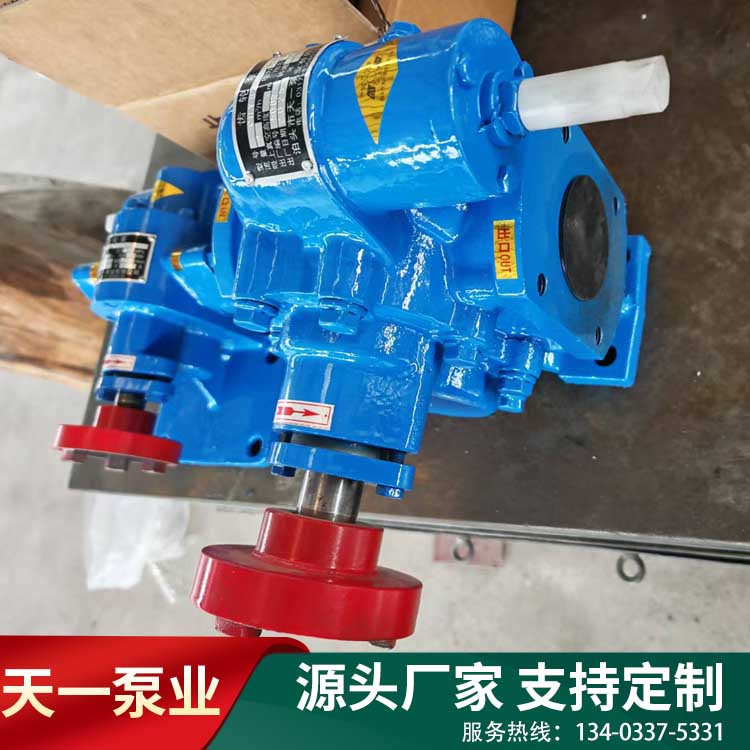

C
HY齒輪泵是液壓系統中廣泛應用的回轉式容積泵，其核心結構由一對高精度嚙合齒輪、泵體、前后端蓋及軸承組件構成。泵體內部設計為“8”字形腔體，兩個齒輪與殼體緊密配合形成獨立密封腔。當主動齒輪帶動從動齒輪旋轉時，脫開嚙合側的密封腔容積增大形成負壓，實現液體吸入；嚙合側容積減小產生高壓，將液體定向排出。這種設計使其具備自吸能力強、流量與轉速成正比的特點，且對油液污染不敏感，適用于輸送粘度1-100mm²/s的潤滑油、機械油等介質。
CHY齒輪泵采用模塊化設計，泵體材質多為HT250灰鑄鐵，齒輪選用粉末冶金或斜齒輪結構，泵軸經40Cr鋼淬硬處理，軸承采用SF-1無油潤滑軸承，確保在1000-1500rpm轉速下穩定運行。其額定壓力范圍0.5-4.1MPa，流量覆蓋3-100L/min，容積效率可達95%以上。通過優化齒輪齒形曲線（如漸開線齒形）和采用雙唇丁腈橡膠密封，有效降低徑向力不平衡導致的振動噪聲，同時實現IP55防護等級，適應-20℃至60℃工作環境。
CHY
齒輪泵廣泛應用于機床液壓系統、工程機械潤滑站及冶金礦山設備等領域。選型時需重點關注三個參數：一是介質粘度，高粘度介質需選擇低轉速型號以減少剪切發熱；二是工作壓力，多級泵可實現較高揚程；三是安裝方式，立式泵體結構緊湊，適合空間受限場景。以HY01-100×25型號為例，其額定流量100L/min、排出壓力2.5MPa，采用彈性聯軸器連接時同心度需控制在0.1mm以內，進油管徑不得小于泵進口直徑，出油管徑需為進油管的3/4以上，以確保系統運行。
